Tipo di spruzzatura linea di produzione dell'imballaggio pastorizzatore del tunnel per birra o la bevanda

Tipo di spruzzatura linea di produzione dell'imballaggio pastorizzatore del tunnel per birra o la bevanda


Breve introduzione

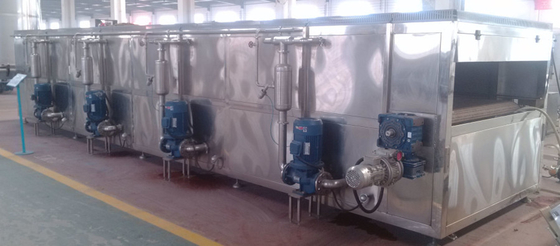

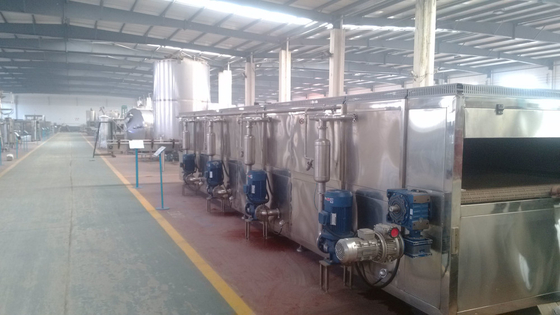

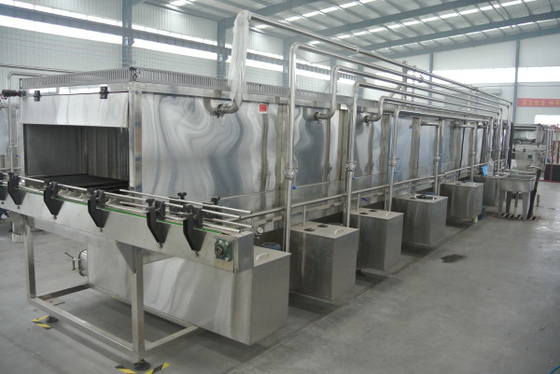

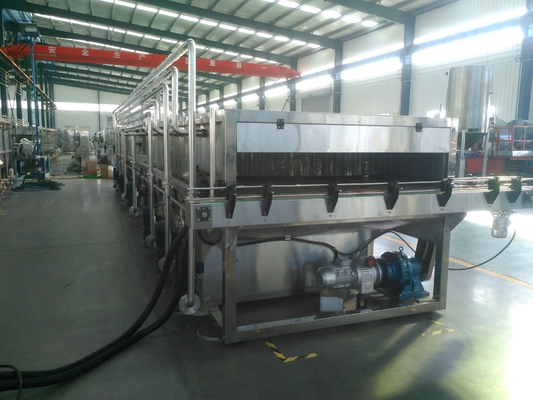

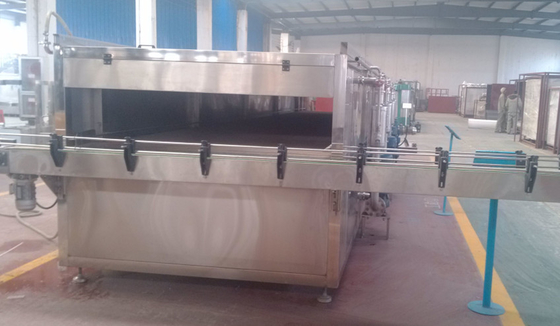

Il pastorizzatore del tunnel di serie di GD-PLG inoltre è chiamato tipo di spruzzatura dell'acqua macchina di riscaldamento/di raffreddamento della bottiglia. Differente da tipo direttamente di riscaldamento macchina di sterilizzazione istantanea, questo pastorizzatore del tunnel di serie potrebbe sterilizzare il prodotto liquido insieme al suo pacchetto (la bottiglia di vetro o la bottiglia dell'ANIMALE DOMESTICO o può). Può uccidere tutti i batteri che possibile esiste in prodotto o pacchetto liquido. Il prodotto liquido ed il suo pacchetto sono riscaldati alla temperatura di sterilizzazione, tengono questa temperatura per certo tempo e poi cadono la temperatura alla temperatura circostante spruzzando l'acqua fresca sul pacchetto.
Ⅱ. Parametri tecnici principali
(1) capacità totale: 10 000bottles/hr.

(2) temperatura finale all'uscita sulla macchina: 30~35℃ (per birra)

(3) potere totale dei motori: 27kw

Potere del riduttore di velocità sul trasportatore della maglia-cinghia: 1.1kw

Potere del riduttore di velocità sul trasportatore dell'input della bottiglia: 0.37kw

Potere del riduttore di velocità sul trasportatore dell'uscita della bottiglia: 0.37kw

Potere delle pompe centrifughe (8sets): 3×8=24kw

(5) pesi netti della macchina: circa 6900kg

(6) dimensioni globali: 19000×2100×2040mm

Ⅲ. Principio di funzionamento

Questo pastorizzatore del tunnel pricipalmente consiste di tre sezioni: sezione della sezione del riscaldamento, della sezione di temperatura costante e di raffreddamento. Il trasportatore dell'input della bottiglia trasferisce le bottiglie piene sulla cinghia della maglia dal trasportatore dell'input della bottiglia. Tutto imbottiglia la macchina è sistemato nell'ordine ed attraversa tre sezioni uno per uno e raggiunge i requisiti di tecnologia della trasformazione. Finalmente, bottiglie di trasferimento dei trasportatori dell'uscita della bottiglia a scaricare catena. Segue descrizione circa tre sezioni sul pastorizzatore di GD-SJJ-4000Tunnel:

• Sezione del riscaldamento dell'acqua:

Ci sono otto serbatoi di acqua separati in questa sezione. L'acqua è preriscaldata in questi carri armati da vapore. L'acqua calda è pompata negli ugelli sopra la cinghia della maglia dalla pompa dello spruzzo ed è atomizzata sulle bottiglie piene. La temperatura sulle bottiglie è sollevata gradualmente per ridurre la perdita di sapore in prodotto liquido influenzato da temperatura elevata. L'acqua riciclata ritorna ai serbatoi di acqua.

(1) sezione di temperatura costante (sezione di sterilizzazione)
Questa sezione sta sterilizzando la sezione, che la temperatura è circa 60℃. È inoltre una sezione della temperatura costante. C'è un serbatoio di acqua e l'acqua è riscaldata alla temperatura di sterilizzazione da vapore. L'acqua calda è pompata agli ugelli sopra la cinghia della maglia ed è atomizzata sulle bottiglie piene. Una temperatura dell'acqua di comandi di sistema del controllo della temperatura automaticamente. Il principio di funzionamento di questo sistema è di regolare la portata di vapore in questo carro armato con una valvola pneumatica del sedile di angolo, sulla base della differenza della temperatura individuata dallo strumento del controllo della temperatura. Potreste regolare la velocità infinita vi riducete a velocità di marcia del cambiamento della cinghia della maglia, per cambiare il tempo di sterilizzazione. Avviso: Non regoli la sua velocità quando la macchina ha interrotto.

(2) sezione di raffreddamento
Questa sezione consiste dell'raffreddare-area dell'acqua e dell'raffreddare-area calde dell'acqua di rubinetto. C'è un serbatoio di acqua nell'ambito di area di raffreddamento dell'acqua di rubinetto. L'acqua di rubinetto è pompata negli ugelli sopra la cinghia della maglia ed è atomizzata sulle bottiglie. Ciò è procedura di raffreddamento finale. L'acqua riciclata da questa area è heated nell'acqua calda ed è pompata per riscaldare l'raffreddare-area dell'acqua. Ciò è prima procedura di raffreddamento.

1. Poiché questa macchina è troppo lunga, la abbiamo divisa in due parti per trasportarla. L'utente potrebbe montarli in un'unità integrata alla sua officina. L'utente installerà la macchina di tutto su una terra dura & livellata. E poi installi tutte le pompe dello spruzzo, le condutture dell'acqua, i motori e tutti i riduttori di velocità.

2. installi i trasportatori dell'ingresso/uscita delle bottiglie. Regoli i piatti pettinati per livellare la cinghia della maglia, per assicurare le bottiglie introdotte o produrre uniformemente.

3. colleghi le condutture del vapore, le condutture appiattite dell'aria (0.4~0.6Mpa) e le condutture dell'acqua.

4. colleghi i cavi elettrici, i circuiti di controllo elettrici ed i circuiti dello strumento.

5. aggiunga il lubrificante nei riduttori di velocità. Il riduttore di velocità infinito userà la marca UB-1 di lubrificante.

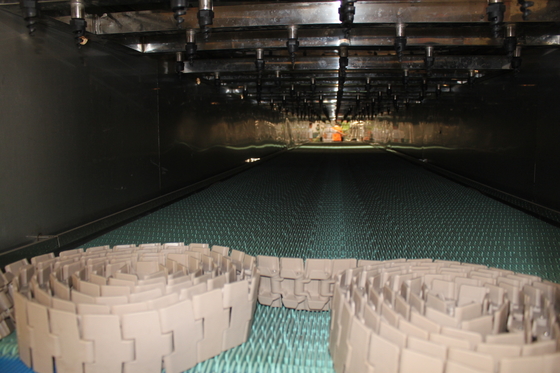

6. Ci sono 16 rulli dentati sull'albero motore quadrato e 8 rulli dentati sull'albero posteriore. Soltanto un rullo dentato è fisso a punto centrale delle assi nella direzione dell'asse. Tutti i altri rulli dentati sono sistemati nel gioco proporzionale sulle assi ed il bene mobile nella loro direzione dell'asse, per compensare l'espansione del calore della cinghia della maglia, tiene un buon lavoro del joggle fra la cinghia della maglia ed i rulli dentati.

7. avvii individualmente i motori per il nastro trasportatore della maglia, i trasportatori dell'ingresso/uscita della bottiglia e le pompe a tempo il periodo ridotto, per controllare la precisione della direzione di giro di tutti i motori.

8. inizi il nastro trasportatore della maglia per eseguirlo per circa 30 minuti ad più a bassa velocità. Controlli la cinghia della maglia se sta correndo uniformemente. E poi acceleri gradualmente la sua velocità alla velocità stimata secondo tempo richiesto di sterilizzazione. Delimiti la velocità della cinghia della maglia secondo i prodotti differenti.

9. inizi i trasportatori dell'ingresso/uscita della bottiglia. Controllili se stanno correndo uniformemente. Regoli le loro velocità di marcia secondo le uscite reali.

10. l'acqua di rubinetto è compensata nei serbatoi di acqua nella macchina uno per uno attraverso le condutture alla sezione di raffreddamento. Quando il livello dell'acqua raggiunge a determinato troppopieno, avvii tutte le pompe dello spruzzo, per controllare tutti gli ugelli se sono bloccati, controllano la circostanza d'atomizzazione.

11. accenda la valvola sulla conduttura appiattita dell'aria. Regoli il riduttore di pressione per tenere la pressione d'aria a 0. 4Mpa.

12. Metta la temperatura e l'allarme di sterilizzazione della temperatura (temperatura limite superiore e temperatura limite inferiore) regolando il sistema del controllo della temperatura conformemente al requisito trattato. Accenda la valvola di vapore e regoli il parametro sullo strumento di PID (questo parametro è stato presentato generalmente la consegna), per stabilizzare la temperatura dell'acqua all'interno di ±1℃ intorno a del punto vincente (temperatura).

13. Riscaldi l'acqua in serbatoi di acqua alla temperatura richiesta.

14. Fermi tutti i motori e spenga la valvola per aria, quando tutti gli impianti di regolamento sono stati finiti.

Ⅴ. Funzionamento e manutenzione
A. Operation
1. illustrazione per la funzione del pannello
Bottone I della regolazione di temperatura: questo bottone controlla la valvola magnetica del vapore al primo serbatoio di acqua nella sezione del riscaldamento.

Se la temperatura dell'acqua è di meno che il punto di regolazione circa 1℃ (è stata fissata dal produttore), la valvola magnetica del vapore è accesa verso l'acqua del calore. Se la temperatura dell'acqua è superiore al punto di regolazione circa 1℃ (è stata fissata dal produttore), la valvola magnetica del vapore sarebbe spenta per fermare il calore.
Nota: Se dovete risistemare la temperatura dell'acqua, potreste premere i bottoni di p o di q sul pannello del regolatore di temperatura per risistemarlo nell'ambito del modo corrente. L'area di indicazione dello SV (valore di regolazione di temperatura) glinting quando risistemate il valore. Bottone STABILITO del】 del 【della stampa per entrare in un valore se il valore visualizzato è adatto. Legga prego con attenzione il manuale dello strumento per il regolatore di temperatura prima che dobbiate modificare altri parametri.
.
