Riassunto

Questo depalettizzatore automatico è per i tre-pezzi latta, i due-pezzi inscatolano o lo scarico della bottiglia di vetro. Le latte vuote (bottiglie) sono sollevate e spinte verso il trasportatore della maglia e poi si trasportano alla lavatrice slideway della latta o alla lavatrice automatica dagli archivi del trasportatore. La macchina invece s del manuale può (bottiglia) scaricare, che migliora l'efficienza di produzione ed è un ideale e la macchina necessaria per le grandi o imprese medie e di piccole dimensioni fabbrica di produzione della bevanda.

Parametro principale

Capacità di produzione: 3000-5000CPH

Può scrivere: Ø52- Ø 153

Può l'altezza: 39-170mm

L'altezza della miscela per scarica: 2800mm

Possa spingendo il tipo: Pneumatico

Potere: 2KW

Dimensione: 3500*2600*3800

Peso: 1500kg

Teoria e prestazione

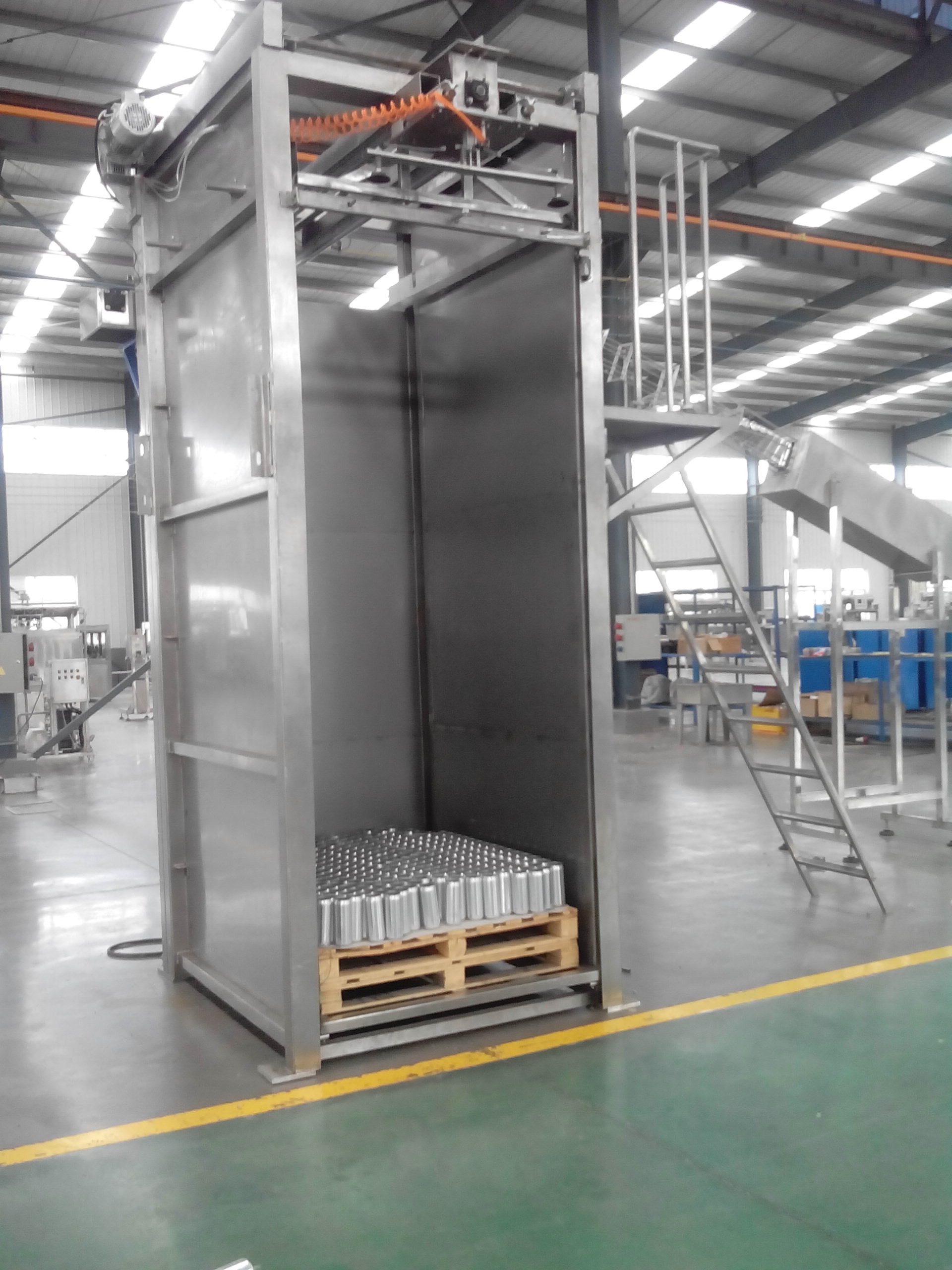

Teoria: La macchina sarà impilata sul pallet delle latte vuote, sugli strati del dente per catena dal basso verso l'alto e sulla spinta verso il nastro trasportatore

Prestazione del depalettizzatore

La sostituzione del manuale può (bottiglia) scarico che migliora l'efficienza di produzione

La latta vuota che spinge tipo: La palla a vite che significa l'azione consecutiva o la singola azione del cerchio può essere facoltativamente. Sarà conveniente per l'operazione e con l'alta applicabilità.

Usato per varie dimensioni della latta di alluminio o del latta

Componenti principali

Questa macchina è composta di testa-struttura, tavola di funzionamento d'alimentazione della pila, elevante il sistema, può spingitore, può sistema di blocco, cinghia della maglia dell'amplificatore e può scaricando il nastro trasportatore e sistema elettrico ed elettrico e pneumatico, ecc.

Installi

Questa macchina già è stata montata ed elaborazione di prova prima della consegna. Così la macchina non deve montare quando la macchina arriva alla fabbrica del cliente. La macchina dovrebbe essere installata alla posizione nominata e metterla sui mattess piani (la macchina dovrebbe essere installata piano), le parti che devono giunti frantumare con la vite di gonfiamento. Poi il bisogno del cliente collega tutti tubi di olio ed elettrici.

Regoli

Il controllo della macchina di tutto prima della regolazione e dell'incarico per evitare i danni della macchina durante il trasporto influenzerà la funzione della macchina. E confermi tutti fermi sono stretti.

Controllo del motore che esegue la giusta direzione.

Controllo del circuito idraulico nella condizione buona ed in nessuna perdita quando il funzionamento a vuoto a macchina. E controllando se il sistema del driver che ha suoni anormali. Ultimo controllando la posizione delle pile su e giù.

Questa attrezzatura adotta la marca famosa dell'internazionale nel regolatore programmabile come la componente del centro del sistema di controllo, l'interfaccia uomo-macchina di WEINVIEW come finestra di comunicazione visiva, perfetta per il funzionamento normale della macchina.

Questa alimentazione elettrica dell'attrezzatura: 208 v60hz, aria: 0.4-0.6 arie pulite del MPa. L'alimentazione elettrica di volontà, dotazione d'aria pronta, collegata correttamente rispettivamente, apre il gabinetto di distribuzione di energia, nel caso dell'interruttore di distribuzione chiuso, ha interrotto la distribuzione di energia, apre l'interruttore di accensione, lavoro della preparazione dell'attrezzatura finito.

Dopo potere, esposizione dell'interfaccia uomo/macchina come segue:

con l'interfaccia uomo-macchina che non ho l'attrezzatura può essere una serie di operazioni, risponde all'esigenza della nostra produzione, funzionante come segue:

Clicchi sopra l'"entrata" per entrare nello schermo di menu, tramite lo schermo che di menu possiamo entrare nell'immagine, per lo schermo di menu relativo delle operazioni qui sotto:

2. Clicchi «lo schermo manuale», lo schermo di menu principale, registri lo schermo manuale, nell'immagine che possiamo per ogni operazione dell'azionatore rispettivamente, implementare la ricerca degli errori manuale, in risoluzione dei problemi, nell'operazione manuale, ecc. Nota: la tenuta manuale dello schermo il vassoio sul bottone, il vassoio comincerà aumentare, quando c'è una prova del barattolo per individuare gli oggetti, o lavoro del soffitto del vassoio, aumento di arresto del pallet. Quando la tenuta il vassoio giù, vassoio ha cominciato a diminuire, quando limite inferiore del vassoio un un lavoro, caduta di arresto del pallet. I server privati trasmettono il bottone, meccanismo del carro armato di spinta determinato dal servomotore, per muoversi in avanti quando corre verso il punto lontano, funzionano il segnale del punto lontano, server privati vanno in automobile la fermata in avanti. Il bottone inverso dei server privati, server privati va in automobile l'inversione, determina il movimento a rovescio del meccanismo del carro armato di spinta, quando i segnali di origine o il lavoro del punto focale, server privati vanno in automobile l'inversione di arresto. Immagine manuale qui sotto:

3. Clicchi sopra il menu principale «dello schermo automatico», nell'immagine dell'operazione automatica, nell'immagine che possiamo impiego automatico delle attrezzature, nota: la necessità iniziale automatica dell'operazione di presentare le immagini di parametri, altrimenti può causare il guasto di attrezzatura. Prima del primo turno automaticamente, il bisogno inizializzato nell'interfaccia dell'operazione manuale l'operazione dell'attrezzatura, è una caduta nel bottone del vassoio, il vassoio alla posizione minima, secondo il bottone inverso dei server privati o il bottone di origine, ritornerà al meccanismo del carro armato di spinta di origine. Poi ritorni allo schermo automatico, cliccano sopra il dispositivo di stivale automaticamente. Il funzionamento funziona automaticamente il processo ha luogo come segue: l'azionamento del vassoio non può aumentare, proteggere il cilindro del carro armato per smettere di lavorare e quando c'è una prova del barattolo per individuare le latte, aumento di arresto del pallet, spinge le istituzioni del carro armato nell'ambito dell'azionamento del servomotore, per muoversi in avanti verso l'azionamento della catena di convogliatore delle latte giù, la catena di trasporto latte alle procedure di lavoro seguenti, quando i segnali completi del carro armato o nessun latte delle latte di spinta della latta sono individuati, spinge le istituzioni del carro armato per smettere di lavorare, quando niente di meno che le latte può spingere la rilevazione di segnale delle latte, spinge le istituzioni del carro armato continua ad eseguire in avanti, finché funzionato al segnale del punto lontano, il funzionamento al segnale del punto lontano, lavoro del cilindro del cartone, il ritardo per un periodo, il lavoro della valvola del cartone, bastone al cartone, spinge le istituzioni del carro armato comincia ad invertire, quando l'inverso alla posizione di origine, valvola del cartone smette di lavorare, cartone, proteggere il cilindro del carro armato per smettere di lavorare ed il vassoio continua ad aumentare, al processo seguente del vaso di spinta, dopo il raggiungimento dello schermo di parametro ha fissato il numero degli strati, spinge il ritorno del corpo del carro armato alla posizione di origine, vassoio automaticamente diminuisce, il limite corrente, automaticamente funziona ad un'estremità. Immagine automatica qui sotto:

Clicchi «la regolazione di parametro» per entrare nelle regolazioni di parametro dello schermo di menu principale collegano, l'interfaccia che possiamo a ragionevole da mettere dei parametri di sistema interni, abbiamo raggiunto i requisiti ideali. Nota: «la spinta manuale può accelerare» si riferisce allo schermo manuale, clicca sopra «i server privati in avanti», «inversione privata dei server», la velocità del servomotore. «La spinta può accelerare» si riferisce allo stato corrente automatico, meccanismo del carro armato di spinta determinato dalla velocità automaticamente fatta avanzare del servomotore del carro armato. «La velocità di ritorno automatica» si riferisce allo stato corrente automatico, meccanismo del carro armato di spinta determinato dalla velocità del servomotore per ritornare alla posizione di origine. ! Presti l'attenzione speciale alla velocità del punto vincente non più di 10000, altrimenti danneggierà l'attrezzatura. «Lo strato delle latte» si riferisce alle latte di una greppia ha parecchi strati, se le latte mettono a strati il numero variabile, voi deve modificare i parametri, o funzioni automaticamente non potrà funzionare. «Il tempo di esercizio del cilindro» si riferisce agli stati di funzionamento del meccanismo del carro armato di spinta automaticamente ha raggiunto la posizione del punto lontano, tempo di esecuzione del cilindro del cartone. L'interfaccia delle regolazioni di parametro è come segue:

Clicchi sopra le immagini «dei parametri dell'allarme dell'errore», può entrare nell'interfaccia dell'allarme dell'errore, l'interfaccia può visualizzare la fonte dell'errore, facilitano l'allarme dell'errore eliminato operatori di manutenzione, immagine dell'allarme dell'errore qui sotto;

Mantenga

È molto importante mantenere il depalettizzatore. La fabbricazione chiaramente, lubrificare e mantenere sono utili da migliorare la qualità e da prolungare la vita della macchina. Così il personale dell'operazione dovrebbe avere una conoscenza di con il principio e la struttura della macchina. Ed il bisogno del personale ha forte senso del resposibility e può riparare la macchina a tempo e correttamente.
