Tappatrice di riempimento imbottigliante di lavaggio dell'attrezzatura della bevanda automatizzata 6000 BPH

Tappatrice di riempimento imbottigliante di lavaggio dell'attrezzatura della bevanda automatizzata 6000 BPH

Parte una. Lista e citazione dell'attrezzatura

1. Descrizione del progetto

Prodotto di Ø: Succo

Nome di progetto di Ø: Produzione del succo e linea di riempimento imbottigliante

Il progetto di Ø si unisce: Macchina Co., srl, Shandong (Cina) di Gongda

Bottiglia di Ø: 1500ml, 750ml, 300ml per l'ANIMALE DOMESTICO

Capacità di Ø: 6000BPH basato sulla bottiglia 500ml

2. Lista e citazione dell'attrezzatura

Nota

1. Dilazioni di pagamento: 30%T/T dopo il segno il contratto, 70% prima della spedizione.

2. Il prezzo non include la conduttura, trasportatori. Il prezzo della conduttura e del trasportatore sarà confermato dopo la conferma della disposizione.

3. Validità di citazione: 30 giorni a partire da questa data d'emissione.

4. Consegna: 60 giorni feriali dopo aver ricevuto l'acconto.

Supporto tecnico e servizio

1. I prodotti superiori sono accompagnati con i servizi di alto livello. Il venditore risponderà il compratore entro 8 ore dopo la ricezione della corrispondenza del compratore. Se il servizio che arriva al sito del compratore è richiesto, il venditore spedirà i tecnici che otterranno comunemente al sito del compratore secondo il tempo nominato da entrambi i partiti.

2. Il venditore dovrebbe fornire l'addestramento e l'installazione al sito del compratore, ma il compratore dovrebbe pagare la sistemazione, il biglietto di aria, il visto e lo stipendio dell'ingegnere del venditore.

3. Garanzia di qualità: 12 mesi.

Parte due. Introduzione delle attrezzature

Caldaia dello sciroppo

Questa attrezzatura è una delle attrezzature necessarie nell'industria della bevanda, dell'alimento e della medicina. Potrebbe completamente finire il lavoro quali il punto di ebollizione dello sciroppo, fresco e lo stoccaggio in un corpo.

Premescolamento del carro armato

Questa attrezzatura è una parte di aiuto per succo e l'acqua mescolantesi. È usata per mescolare lo sciroppo e l'altro genere di liquido. È fatta di acciaio inossidabile eccellente. Ha prospettiva piacevole, cassaforte, caratteristica di igiene ecc.

Filtro dallo sciroppo

Questa macchina è adatta a rimuovere la materia solida dal latte fresco, dallo sciroppo, dalle bevande e da tutto il liquido. Due filtri possono cambiare facendo uso di a vicenda; non è necessario da fermare la macchina poichè cambiate la rete del filtro ed inoltre è adatto da lavorare a lungo.

Omogeneizzatore

L'omogeneizzatore ad alta pressione e fa pressione ricambiare la pompa è potere

trasmissione e meccanismo di trasporto materiale. Forte forza di taglio, impatto e

le cavitazioni possono essere prodotte sotto l'influenza di alta pressione in modo da micronizzata

i materiali o le particelle liquidi del liquido-trasportatore.

Pressione 40mpa

Potere 22kw/h

Dimensione 1050*1250*1350mm

N.W 1250kg

Degassificatore di vuoto

Il degassificatore è uno dell'attrezzatura necessaria nella linea di produzione del tè del succo di frutta o della frutta. Pricipalmente è usato per il degassamento dello stato omogeneizzato del succo sotto vuoto ed impedire il succo l'ossidazione e poi prolungare la durata delle coperture di succo.

Capacità: 3000L/H

Vuoto di lavoro 0.05-0.08mpa

Diametro 800*2560mm di dimensione

Potere 5.2kw

N.W 1250kg

Pastorizzatore del succo

Adozione della tecnica della saldatura della specchio-superficie, poche rimanenze liquide.

Colleghi con ondulano il tubo, riducono la pressione calda di deformazione.

Ritorno del liquido la conduttura nel caso quello completamente non sia pastorizzato.

Le flange che collegano le valvole e le condutture del riempimento asettico sono

protettivo con vapore.

Controllo in tempo reale della superficie e della temperatura del liquido.

Capacità: 3000L/H

Temperatura dell'entrata del succo: 25℃

Temperatura dello sbocco del succo: ≤45℃

Pastorizzi la temperatura: 115℃~135℃

Consumo del vapore: 60kg/H

Dimensione a macchina: 800*700*1500mm

Trasportatore dell'aria

Caratteristiche strutturali

carbinet d'acciaio ☉Stainless dell'aria e canale di salto dell'aria.

il bordo di deviazione del ☉Inner, ha spanto efficientemente l'aria nel trasportatore per ottenere il migliore flusso d'aria.

il ☉The trasporta il sistema nessun bisogno molta manutenzione o la riparazione, il trasporto è finita automaticamente.

il ☉High trasporta la velocità, costante trasporta senza lo scratch.

operazione ☉Safety, operazione costante.

Parametro principale

volume del ☉Bottle: 200-1500 ml

☉Bottle che trasporta angelo di tornitura: 〈15℃

collo del ☉Bottle: regolabile

parti del ☉Main: Aeratore (prodotto della società a capitale misto, con il sistema di filtrazione dell'aria)

Non-rimescolatore della bottiglia

Introduzione:

Il non-rimescolatore di serie di LP è un'attrezzatura di collocazione della bottiglia della tecnologia che livellata internazionalmente avanzata dell'elevatore ci siamo sviluppati sulla base della tecnologia introdotta con una considerazione di una tendenza delle facilità di riempimento della bevanda domestica verso produzione ad alta velocità.

La macchina del corpo è forma del barilotto, con i cavalli regolabili in fondo all'arrotondamento esterno, per regolare l'altezza ed il livello della macchina. Un barilotto rotatorio interno ed esterno è posizionato intorno ai cuscinetti del doppio line dentro la macchina del corpo. L'esterno del barilotto rotatorio interno è fornito del carro armato della bottiglia e dell'interno con l'elevatore equivalente. Il distributore commerciale corrispondente della bottiglia inoltre è fornito sul barilotto esterno. Una ombrello-torre è concentrata nella macchina. Le bottiglie si trasportano al mezzo della macchina tramite l'elevatore sopra i segnali di assenza della bottiglia, cadenti dalla ombrello-torre alle frange. Le bottiglie sono spinte nel carro armato della bottiglia dalle camme nell'elevatore. La circolazione della macchina è accompagnata dall'elevatore tre volte. Ogni elevatore imbottiglia il distributore commerciale sarà trasportato nel trasportatore dell'aria tramite le ruote dentate a stella.

Caratteristiche principali:

1) La scatola metallica esterna, la scatola metallica rotatoria ed il contatto si separa le bottiglie sono fatti di S/S SUS304. Le pagine sono saldate con il acciaio al carbonio di qualità fine, con trattato antiruggine e spruzzata di superficie.

2) Il corpo della scatola metallica è sigillato ed è tenuto con leggera pressione positiva impedire la polvere.

3) La cima della scatola metallica è fornita di copertura smontabile, facile mantenere e pulire.

4) Fornito di dispositivo difettoso di rifiuto della bottiglia. Nessuna necessità di smettere di pulire nello stato usuale. I blocchi da difettoso di massa imbottiglia la bottiglia. Il commutatore di prova nella macchina allarmerà e fermerà la macchina. Gli operatori possono dragarlo secondo i segnali.

5) Il carro armato specialmente progettato della bottiglia può applicarsi alle bottiglie delle dimensioni alla piccola differenza, nessuna necessità di cambiare il carro armato a per conservare l'investimento. Per esempio se volete cambiare 600ml con 500ml con lo stesso diametro, solo 30mm più brevi, voi non devono cambiare il carro armato, faccia appena un certo adeguamento.

6) Il mezzo di scatola metallica è fornito dell'uscita per la muffa che sostituisce, facile per lo smantellamento e pulisce del carro armato della bottiglia.

7) Il di sotto della scatola metallica è fornito dell'uscita di manutenzione, facile affinchè gli operatori contatti il fondo della macchina.

8) Fornito degli operatori manuali.

9) Dispositivo della salvaguardia di prefetto.

10) l'ispettore dell'Bottiglia-inceppamento è fornito sulle ruote dentate a stella dell'fuori alimentazione per salvaguardare la macchina.

11) Fornito dell'apertura di riempimento dell'olio per lubrificare gli ingranaggi, i cuscinetti e le camme.

12) Il motore principale è CUCE.

13) Le componenti elettriche principali (invertitore di frequenza, SpA, cellule fotoelettriche e relè) usano i prodotti di MITSUBISHI OMRON SIEMENS.

14) Il sistema pneumatico usa i prodotti di FESTO della Germania.

Parametro tecnico principale:

Il pastorizzatore della bottiglia di capovolgimento

Questa macchina è uso per la bottiglia e la sterilizzazione per il succo, circa 30~40 secondi, tempo del cappuccio di sterilizzazione può essere regolata secondo la catena facendo uso delle parti importate, struttura della domanda adotta la produzione dell'acciaio inossidabile, prolunga il tempo di impiego. pricipalmente applicabile a tè, a riempimento a caldo della bevanda del succo di frutta ed al coperchiamento. Il prodotto dopo che riempito e sigillato può lanciare automaticamente il ° 90 e poi pianamente la bottiglia rende la sterilizzazione perfetta del cappuccio interna. La macchina adotta il comando a catena, stabile ed affidabile, il corpo senza danno.

Succo della bottiglia dell'ANIMALE DOMESTICO che riempie la macchina del monoblock 3-1

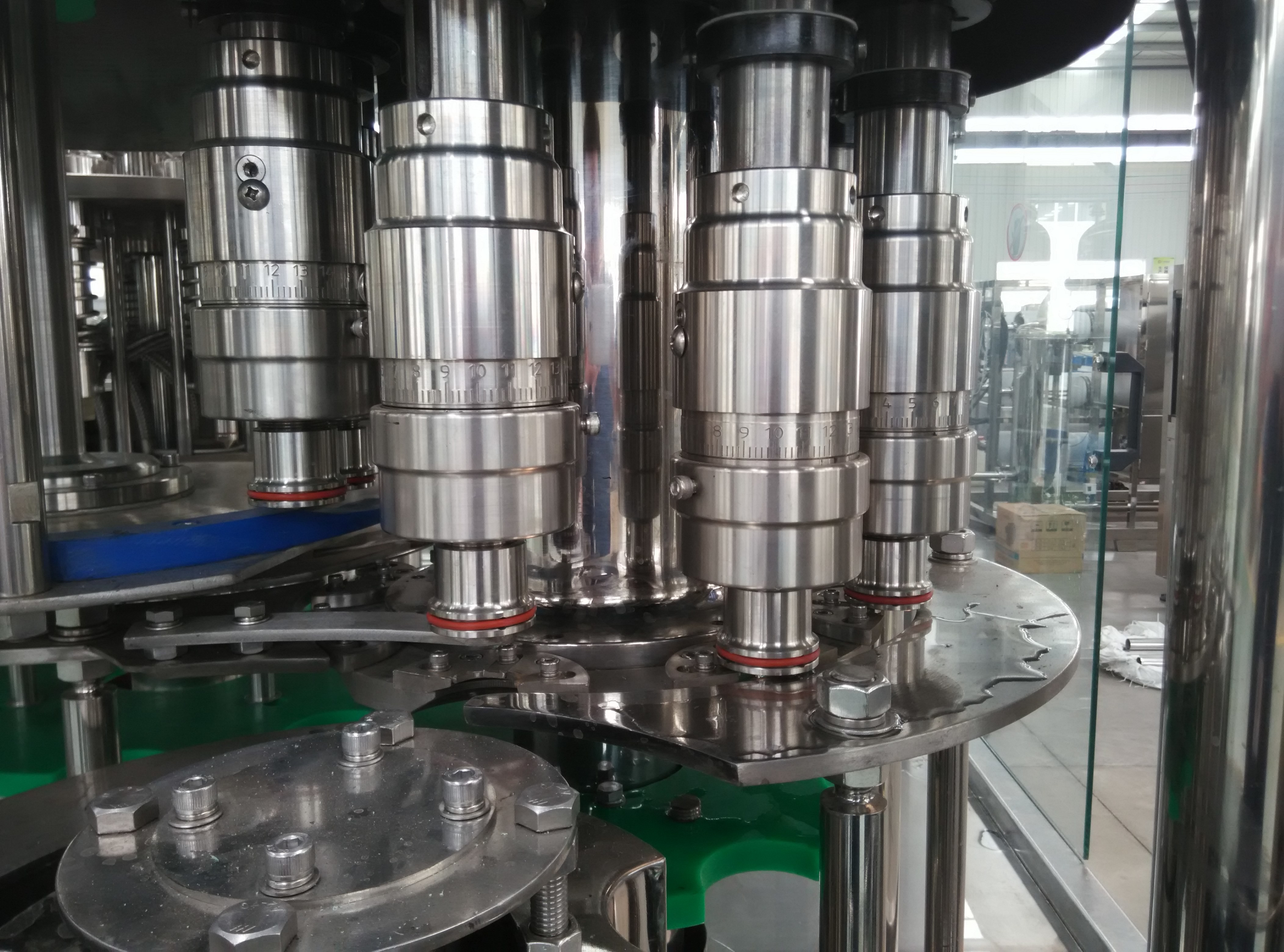

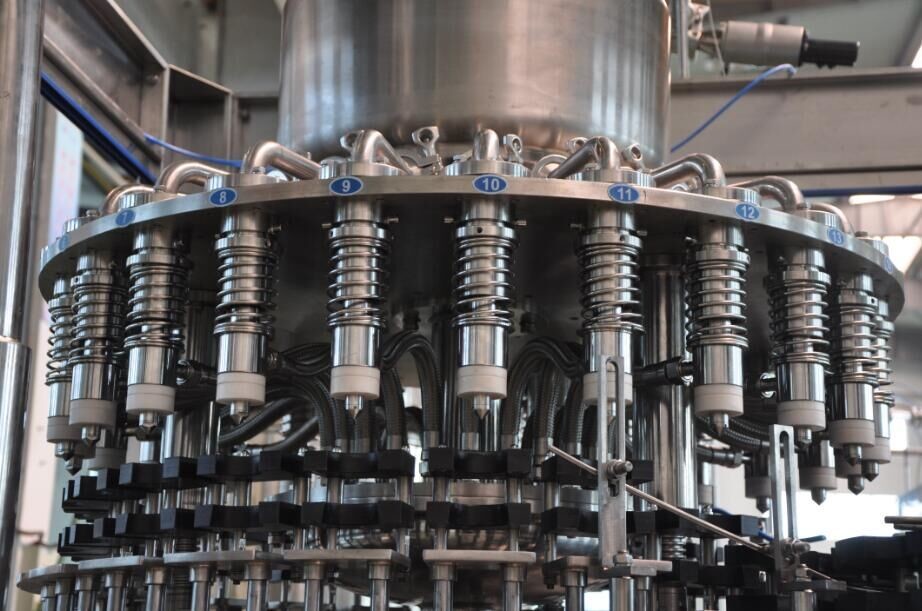

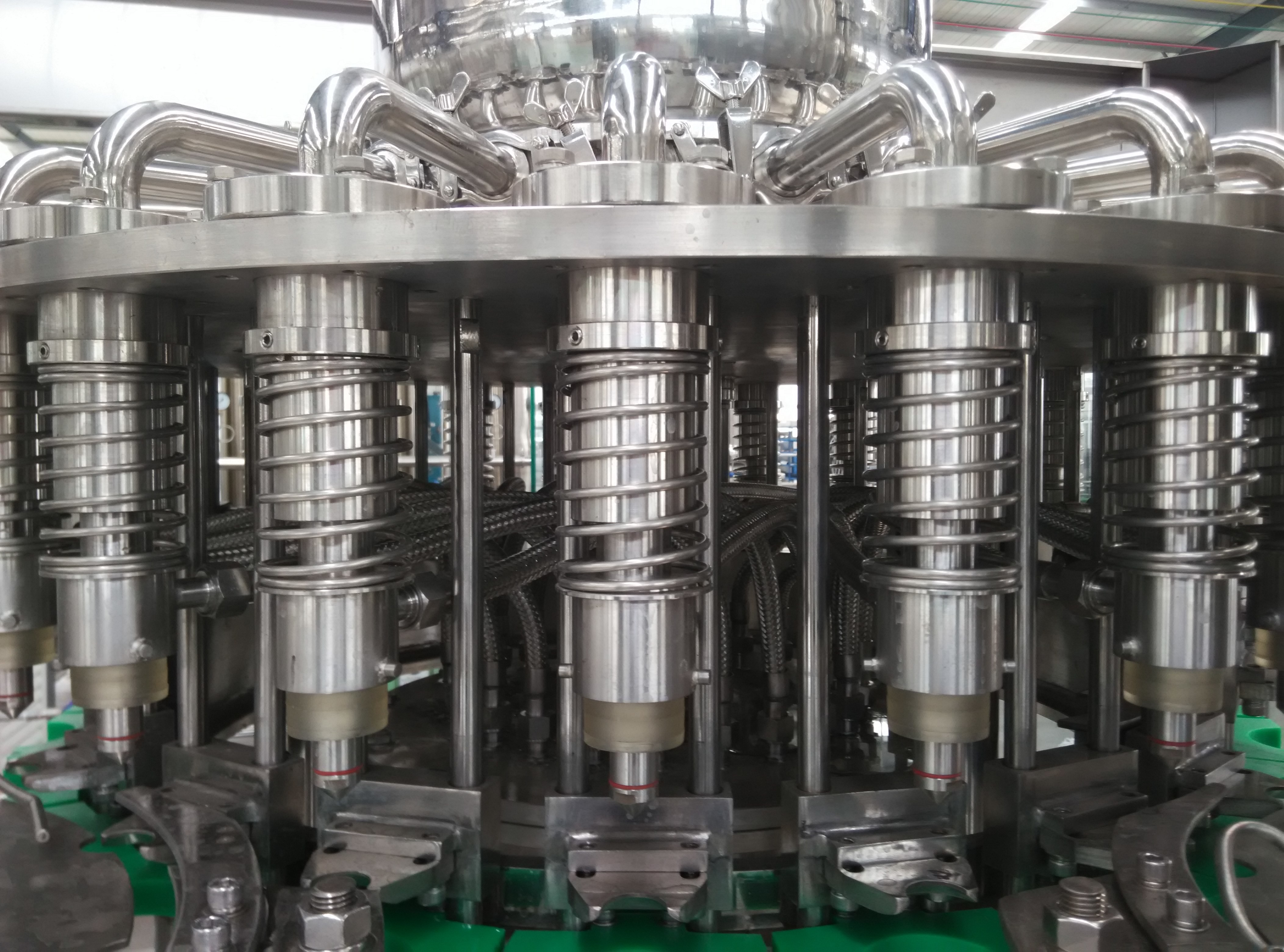

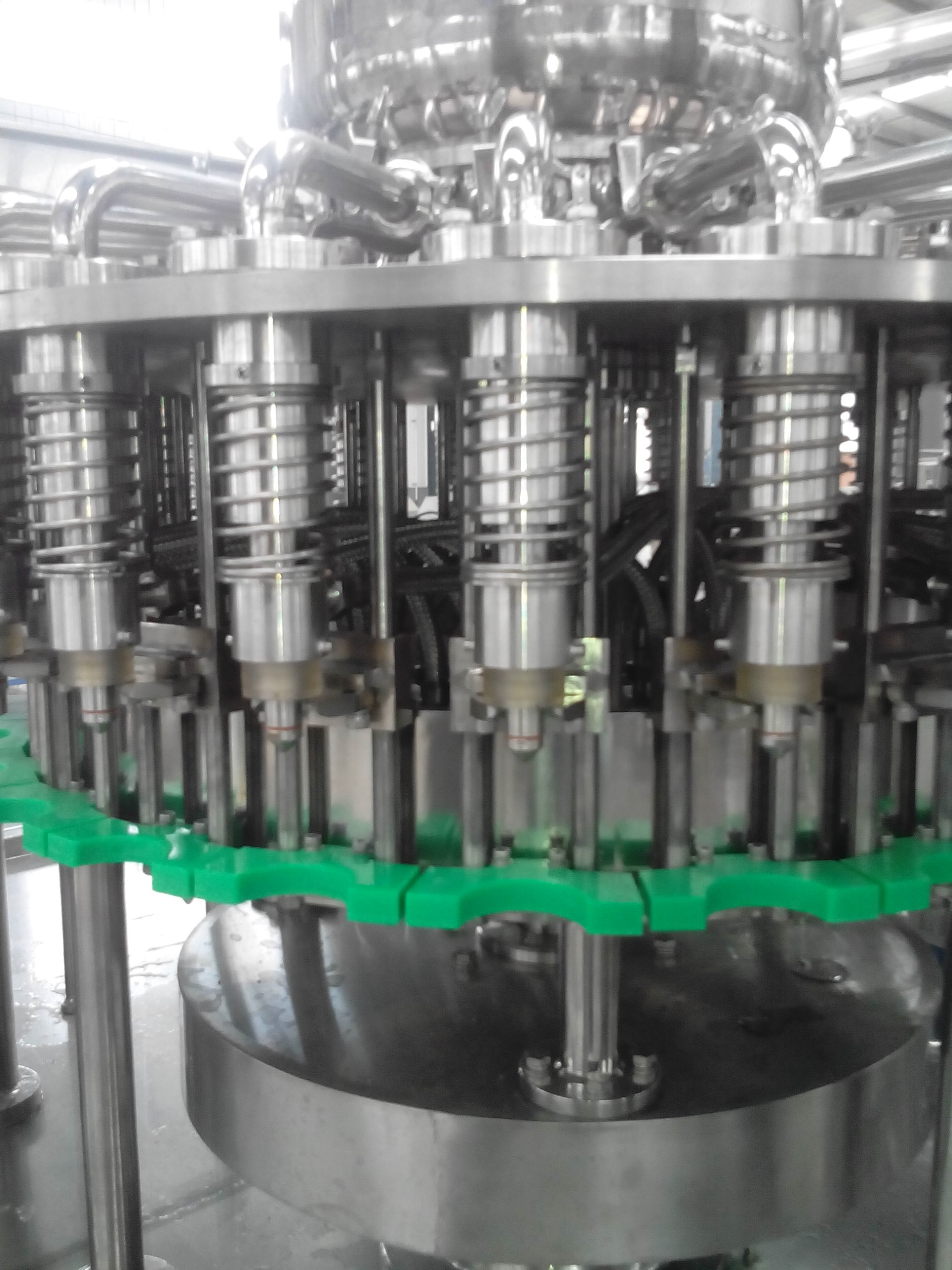

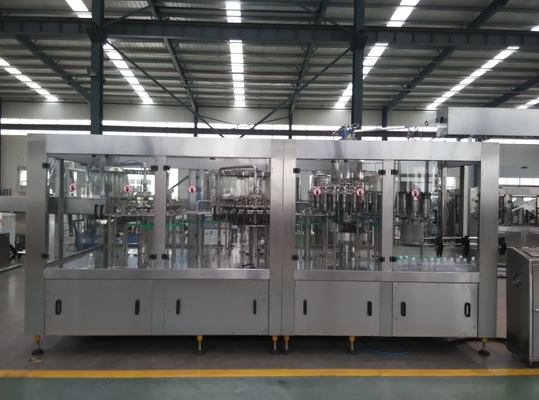

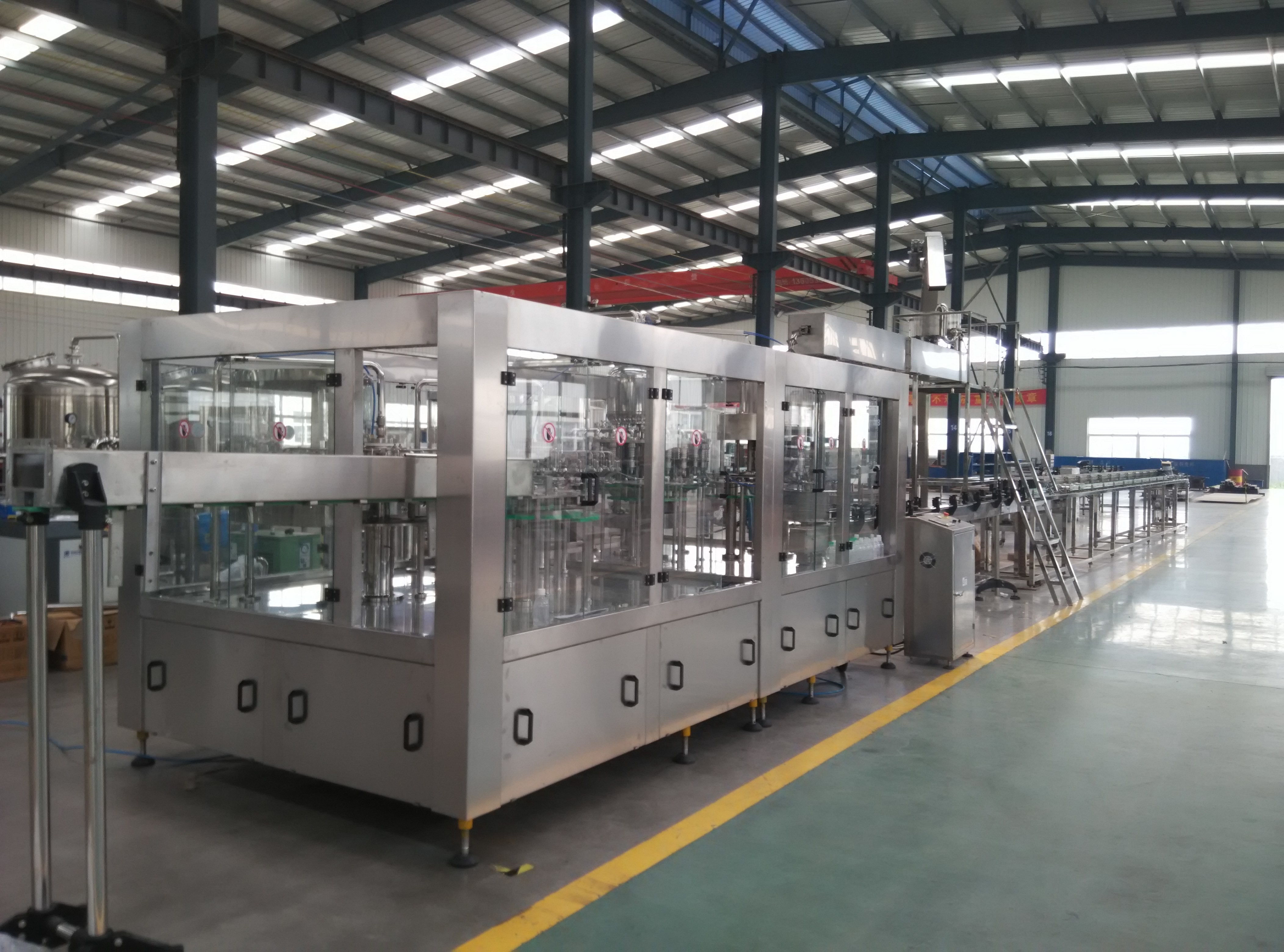

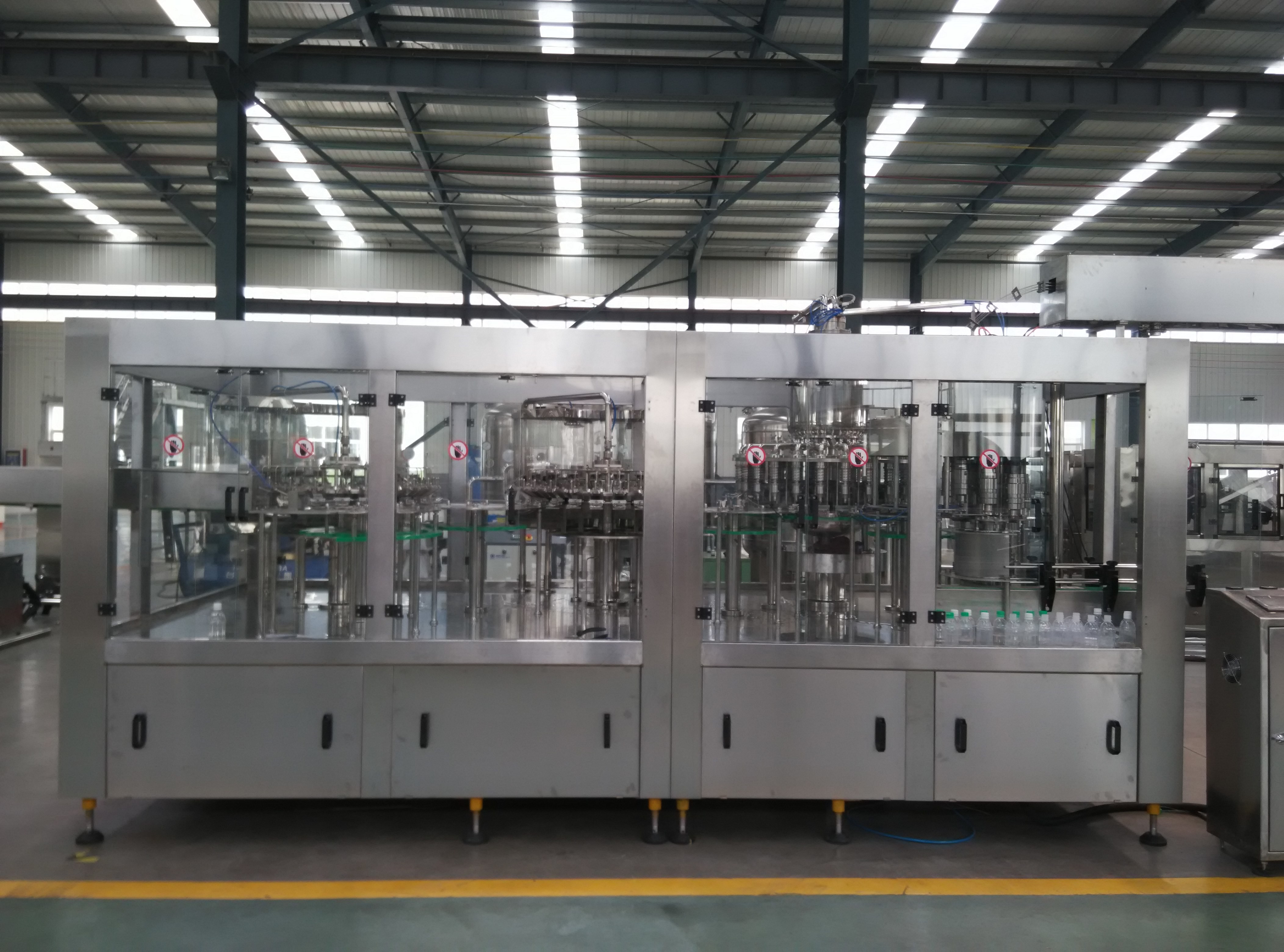

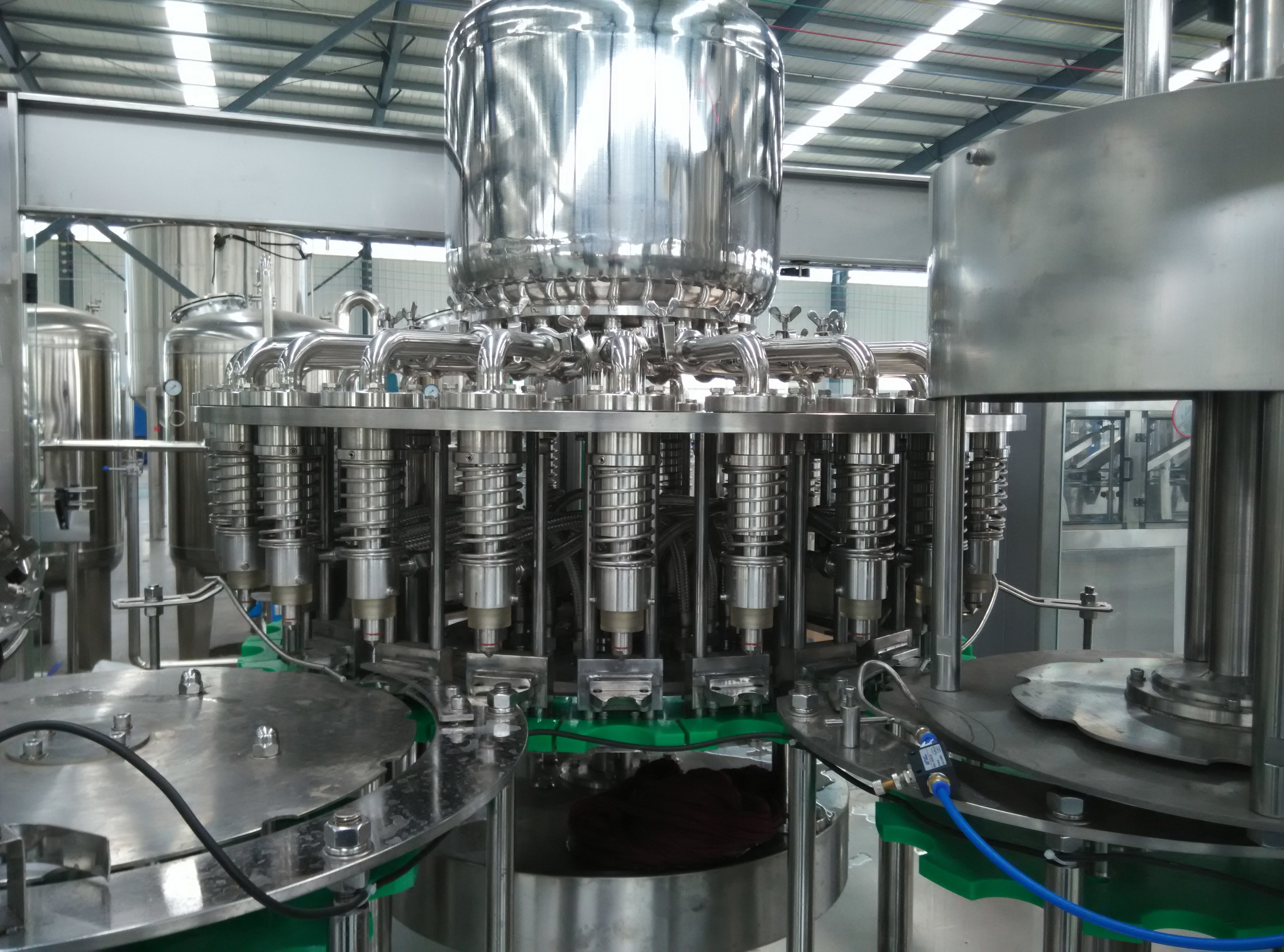

L'unità 3 in-1 risciacquare/riempire/ricoprire della bottiglia dell'ANIMALE DOMESTICO è un genere di integratore professionale della macchina di rifornimento per la bevanda di riempimento a caldo, quali succo, ecc. È multifunzionale che può essere usata per lavare, materiale da otturazione e ricoprire. È un genere di integratore avanzato della macchina di rifornimento che è innovato dopo i requisiti trattati di riempimento della bevanda NO--gassosa basata sull'importazione e sull'assimilazione della tecnologia avanzata straniera. Si applica principalmente in lavaggio, materiale da otturazione e cappuccio di plastica di coperchiamento per l'acqua e la bibita. È la selezione perfetta ad una grande o fabbrica di taglia media della bevanda dovuto la sua configurazione ragionevole, la sicurezza dell'operazione, l'affidabilità di funzionamento e la sua manutenzione così conveniente.

Le caratteristiche primarie

• Ci sono alcune caratteristiche quali conformazione compatta, buona forma, l'operazione accogliente, l'automaticità eccellente e l'intensità di lavoro del povero.
• Adottiamo il trasportatore dell'aria che allattiamo con il biberon la tecnologia invece della vite d'entrata e della catena di convogliatore. Cambi facilmente la bottiglia passano le parti.
• Adotta la tecnologia dell'impasse di didascalia per trasportare le bottiglie. Non regola l'altezza di attrezzatura quando il tipo di bottiglia è scambiato. Secondo il diametro della bottiglia, potreste scambiare gli elementi di nylon corrispondenti quale la ruota zigrinata ecc. del guida della pantofola dell'arco.
• Quei punti di contatto della bottiglia dell'acciaio inossidabile di lavaggio sono progettati particolarmente e sono solidi e durevoli. Non tocca la posizione del filo del phialine, per evitare il secondo inquinamento.
• Tutte le parti direttamente contattate con materiale sono adottate con l'acciaio inossidabile 304 della fase dell'alimento senza angolo morto. Così possono essere pulite facilmente.

6. Il tasso di portata in peso e dell'alta velocità di riempimento, l'alta precisione di valvola di rifornimento ed il controllo del livello di liquidi è accurati e senza perdita.

Componenti

La macchina completa consiste di 6 parti come seguendo:

• Sistema di lavaggio: consiste di lavare il quadrante, la pentola di diversione dell'acqua ed il canale commoventi.
• Sistema di riempimento: consiste del cilindro idraulico, della valvola di rifornimento, dell'anello di controllo e della bombola dell'ascensore.
• Sistema di coperchiamento: consiste della capsulatrice della vite, del aligner del cappuccio e della ferrovia di guida di scivolamento del cappuccio
• Centrale elettrica: adotta il modello dell'azionamento centralizzato adattare, che è consiste del motore principale e degli ingranaggi.
• Trasporto del sistema: consiste della ruota zigrinata del tavola della guida, e della catena di convogliatore.
• Sistema di controllo elettrico: adotta automaticamente il controllo di velocità di frequenza, il controllo dello SpA e l'operazione dello schermo di tocchi.

Parametro principale di tecnologia

Configurazione principale per 3 in 1 macchina

1) Il materiale del risciacquo e del piatto rotatorio, tavola a macchina è acciaio inossidabile 304.

2) Touch screen: DIGITALE

3) SpA: MITSUBISH

4) Commutatore della cellula fotoelettrica e commutatore di prossimità: AUTONICS (Corea del Sud)

Le parti elettriche e le parti pneumatiche utilizzate nei 3 IN 1 macchina sono elencate come segue:

Parti elettriche principali

• contattore: SIEMENS
• termo relè: SIEMENS
• interruttore: SIEMENS
• relè intermedio: OMRON
• Commutatore della cellula fotoelettrica e commutatore di prossimità: AUTONICS (Corea del Sud)
• Invertitore di frequenza: MITSUBISH
• Componenti pneumatiche principali: AIRTAC

Etichettatrice blu calda

Le caratteristiche

1. L'adeguamento della lama di taglio di marchio di fabbrica facilmente

2. La ruota standard di aspirazione di vuoto fatta di alto materiale di durezza; l'aggiunta del programma di elaborazione del popolare può ridurre l'attrito di marchio di fabbrica, impedisce la generazione di elettricità statica

3. La sostituzione delle parti compatibili funziona all'interno di 10 completamenti veloci ed efficienti di minuti

4. Facendo uso del disco manuale esattamente e regoli convenientemente la posizione di una lama

5. La ruota ed il marchio di fabbrica standard di aspirazione di vuoto che tagliano le parti facendo uso del materiale speciale più basso di riscaldamento e dell'abrasione

6. Quando il cambiamento di lunghezza di marchio di fabbrica, bottone automatico di adeguamento può regolare automaticamente la posizione di I-MARK

Istruzione dell'attrezzatura

1. Facendo uso del metodo d'etichettatura a ruote

2. Dal trasportatore del rotolo dell'etichetta ed identificare per la norma con i movimenti della ruota lungo una ferrovia di guida per identificare

3. L'etichetta dopo la ruota dell'etichetta, rilevazione automatica I-MARK del sensore

4. Ha confermato una volta la posizione elettronica dell'occhio, il demodulatore regola automaticamente la velocità della ruota dell'etichetta e poi la posizione correttamente specificata di taglio dell'etichetta

5. L'etichetta dopo che ruota dell'etichetta in taglio per il taglio dell'operazione standard ed allora tagliato l'etichetta in pollone di vuoto

6. Sensore per la rilevazione dell'etichetta del mandrino, etichetta nel tamburo di plastica, operazione della colla

7. Dal trasportatore al contenitore del rifornimento della ruota dentata a stella correttamente sono sistemati, gelatinizzano l'etichetta nell'area di tavola per la prima volta, identificando e poi contano sul ruolo sincrono della cinghia e migliorano l'etichettatura.

La descrizione del dispositivo

1. Controllo: SpA, invertitore

2. Dispositivo di sicurezza

2.1. La parte movente è fornita del dispositivo di protezione di sovraccarico

2.2. Dispositivo di termine anormale dello starwheel del rifornimento

2.3. Nessun dispositivo di rilevazione del rifornimento della bottiglia

2.4. Per il dispositivo di rilevazione di sovraccarico della bottiglia

2.5. Il rifornimento dei tamburi di gomma senza norma, termine del dispositivo di operazione

Componenti principali

1. Nastro trasportatore

2. Starwheel del rifornimento

3. Stazione standard

4. Pollone di vuoto

5. Driver

6. Macchina calda della colla della colata

7. Il rullo adesivo

8. Cinghia sincrona

9. Segni il dipartimento di taglio

10. La guida dell'etichetta

11. Struttura

12. Gas e area di lubrificazione

13. Elettrico

Parti compatibili

1. Starwheel del rifornimento

2. Pollone di vuoto

3. Elica di vite

4. Ruota dentata a stella spaccata

5. La ferrovia nell'etichetta

6. Il deflettore

7. Guida dell'ingranaggio

8. Cinghia sincrona

Parametri tecnici

Codificatore del getto di inchiostro (marca di Videojet)

Questa macchina è utilizzata per stampare la data sulle bottiglie. Ha l'ispettore. Quando le bottiglie vengono qui, l'ispettore la troverà ed invia un segnale alla stampante, in modo da sarà automaticamente stampa la data sulle bottiglie. La sua operazione è molto conveniente e l'inchiostro è tipo normale che può essere trovato dappertutto.

Macchina di plastica di pellicola a pacco

Parametri tecnici

Forma dell'imballaggio: 2×3,3×4,3×5,3x3,4×5,4×6 (secondo le bottiglie)

Potere del lavoro: linea 380V/50Hz di tre-fase-cinque

Pressione di esercizio: 0.6~0.8Mpa

Dimensione della camera degli strizzacervelli: L×W×H=2400×650×450 (millimetro)

Velocità: 12pcs/min

Temperatura di taglio di Sealing&: 190℃~230℃

Temperatura degli strizzacervelli: Materiale 200℃~280℃: PE

Larghezza del rullino: Spessore del rullino ≤600: 0.06~0.12mm

Diametro del rullino: rumore del lavoro di ≤450mm: ≤65dB

Potere totale: peso di totale 30KW: 2500kg

Dimensione a macchina: L×W×H=14340×1100×2100mm

Larghezza massima del nastro trasportatore: 541mm, altezza della linea dei prodotti (gamma regolabile 150mm)

Caratteristiche principali

1. L'esterno è compatto, eccellente e la struttura è romanzo, il particolare, la riparazione è facile. L'influenza dell'elettrone per l'film-alimentazione, è calmo, film – cambiare è rapidamente.

• Facendo uso del sigillamento isotermico e del coltello di taglio. L'intensità della guarnizione sta raffreddando il coltello di taglio del sealing& 3 volte e la vita di uso è sopra il sigillamento di raffreddamento & il coltello di taglio 80 volte. Il tempo &cutting di sigillatura è 0.6s

3. Acceleri il regolamento dei sistemi di trasporto tramite la variazione di frequenza, l'azione della trasmissione è precisa e sincro.

4. La camera del restringimento usa il sistema termico centrifugo di circolazione di aria, la configurazione è logica, conservazione del calore dell'isolamento termico, la precisione del termostato è alta e l'effetto di imballaggio è migliore.

5. Durante il processo di trasporto di andata del prodotto. può raggruppare automaticamente il prodotto dentro per imballare, in modo da salvare il tempo e migliorare l'efficienza dell'imballaggio

6. Il modello di idea dell'imballatore calore-restringente di medio-velocità nel mercato interno

Parti principali
