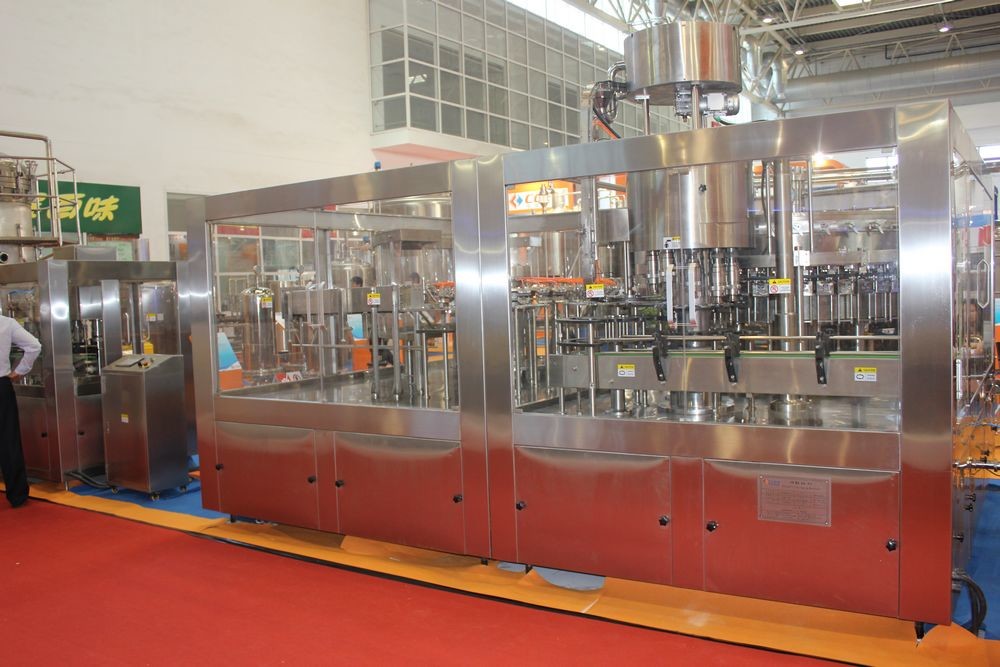

Linea di produzione elettrica della fabbrica di birra velocità regolabile con il pannello di controllo dello SpA

Specificazione di tecnologia

teste di lavaggio: 1 6

teste di riempimento: 1 6

teste di coperchiamento: 6

capacità: 2000-3000BPH (realizzi un secondo vuoto)

tipo della bottiglia: altezza: 150~ 300mm

impasse: ① 85mm del ① 50~

consumo dell'aria: 0. 2m3/min (0. 4~0.6Mpa)

CO2consumption: 160g/l00L

consumo di acqua: pulsometro 0. 20m3/h

lavare 0. 8m3/h

Volume: 4.22KW

motore principale 2.2KW

motore 0 .18KW del saltatore

motore del pulsometro 1,1 chilowatt

motore 0.37KW della pompa di lavaggio

motore di ribollimento 0.37KW

Dimensioni: 2200×1830×2750 (L×W×H)

N.W.: 3000Kg

Il pastorizzatore del tunnel è ampiamente usato nella fabbrica della birra sterilizzare la birra con la bottiglia o le latte. Inoltre è chiamato tipo di spruzzatura dell'acqua macchina di riscaldamento/di raffreddamento della bottiglia. Differente da tipo direttamente di riscaldamento macchina di sterilizzazione istantanea, questo pastorizzatore del tunnel di serie potrebbe sterilizzare il prodotto liquido insieme al suo pacchetto (la bottiglia di vetro o la bottiglia dell'ANIMALE DOMESTICO o può). Può uccidere tutti i batteri che possibile esiste in prodotto o pacchetto liquido. Il prodotto liquido ed il suo pacchetto sono riscaldati alla temperatura di sterilizzazione, tengono questa temperatura per certo tempo e poi cadono la temperatura alla temperatura circostante spruzzando l'acqua fresca sul pacchetto.

Principio di funzionamento 2

Questo pastorizzatore del tunnel pricipalmente consiste di tre sezioni: sezione della sezione del riscaldamento, della sezione di temperatura costante e di raffreddamento. Il trasportatore dell'input della bottiglia trasferisce le bottiglie piene sulla cinghia della maglia dal trasportatore dell'input della bottiglia. Tutto imbottiglia la macchina è sistemato nell'ordine ed attraversa tre sezioni uno per uno e raggiunge i requisiti di tecnologia della trasformazione. Finalmente, bottiglie di trasferimento dei trasportatori dell'uscita della bottiglia a scaricare catena. Segue descrizione circa tre sezioni.

1 sezione del riscaldamento dell'acqua

Ci sono tre serbatoi di acqua separati in questa sezione. L'acqua è preriscaldata in questi carri armati da vapore. L'acqua calda è pompata negli ugelli sopra la cinghia della maglia dalla pompa dello spruzzo ed è atomizzata sulle bottiglie piene. La temperatura sulle bottiglie è sollevata gradualmente per ridurre la perdita di sapore in prodotto liquido influenzato da temperatura elevata. L'acqua riciclata ritorna ai serbatoi di acqua.

Sezione di temperatura costante 2 (sezione di sterilizzazione)

Questa sezione sta sterilizzando la sezione, che la temperatura può ottenere a 80℃ (potete regolare la temperatura secondo la richiesta di sterilizzazione). È inoltre una sezione della temperatura costante. C'è un serbatoio di acqua e l'acqua è riscaldata alla temperatura di sterilizzazione da vapore. L'acqua calda è pompata agli ugelli sopra la cinghia della maglia ed è atomizzata sulle bottiglie piene. Una temperatura dell'acqua di comandi di sistema del controllo della temperatura automaticamente. Il principio di funzionamento di questo sistema è di regolare la portata di vapore in questo carro armato con una valvola pneumatica della membrana, sulla base della differenza della temperatura individuata dallo strumento del controllo della temperatura. Potreste regolare la velocità infinita vi riducete a velocità di marcia del cambiamento della cinghia della maglia, per cambiare il tempo di sterilizzazione.

Avviso: Non regoli la sua velocità quando la macchina ha interrotto.

Sezione di raffreddamento 3

Questa sezione consiste dell'raffreddare-area dell'acqua e dell'raffreddare-area calde dell'acqua di rubinetto. Il serbatoio di acqua è nell'ambito di area di raffreddamento dell'acqua di rubinetto. La temperatura sulle bottiglie è caduta gradualmente. L'acqua di rubinetto è pompata negli ugelli sopra la cinghia della maglia ed è atomizzata sulle bottiglie. Ciò è procedura di raffreddamento finale. L'acqua riciclata da questa area è heated nell'acqua calda ed è pompata per riscaldare l'raffreddare-area dell'acqua. Ciò è prima procedura di raffreddamento.

Operazione 3

1) Accenda l'interruttore generale per l'alimentazione elettrica.

2) Accenda la valvola dell'acqua per aggiungere l'acqua in tutti i serbatoi di acqua. Sia sicuro di raggiungere il livello dell'acqua specificato. Giri la valvola sopra compressa dell'aria.

3) Premi i bottoni del controllo della temperatura per preriscaldare l'acqua in carri armati.

4) Metta la temperatura e l'allarme di sterilizzazione della temperatura (temperatura limite superiore e temperatura limite inferiore) nel regolatore di temperatura. Dovete generalmente appena fissare la temperatura di sterilizzazione.

5) Accenda manualmente la valvola di vapore per preriscaldare l'acqua in serbatoio di acqua alla sezione di raffreddamento. La temperatura dell'acqua è visualizzata sul termometro.

6) Quando la temperatura dell'acqua raggiunge il del punto vincente (area di esposizione di PV), inizi i trasportatori di /output dell'input della bottiglia per trasferire le bottiglie piene in questa macchina.

7) Quando finite di sterilizzare l'operazione, spegnerete inizialmente le valvole di vapore e le valvole del rifornimento idrico, quindi fermate tutte le pompe dello spruzzo, finalmente, nastro trasportatore della maglia di arresto e trasportatori di /output dell'input della bottiglia.

4 parametri tecnici principali

1. Capacità totale: 2000-3000 bottles/hr
2. Quantità di area temporanea: insieme 8

(3) sbocco finale di temperatura la macchina: 20~35℃ (può essere cambiato conciliando la situazione del cliente)

(4) larghezze della cinghia della maglia: 2000mm

potere di totale (di 5) dei motori: 18.75kw

Potere del riduttore di velocità sul trasportatore della maglia-cinghia: 1.5kw

Potere del riduttore di velocità sul trasportatore dell'input della bottiglia: 0.37kw

Potere del riduttore di velocità sul trasportatore dell'uscita della bottiglia: 0.37kw

Potere delle pompe centrifughe (8sets): 0.55×8=4.4kw

(5) pesi netti della macchina: circa 3800kg

(6) dimensioni globali: 11500×2020×2120mm

5 caratteristiche di principio

1 la struttura pricipalmente è acciaio per costruzioni edili, la superficie è l'acciaio inossidabile di 304 e la struttura dell'acciaio inossidabile di 304, il margine del piede dell'acciaio inossidabile è regolabile.

2 zone di temperatura facoltative

Questa attrezzatura ha 8 zone di temperatura, clienti può scegliere qualunque della zona di temperatura. Faciliti l'adeguamento e comprima il costo.

3 temperature regolabili

Sul pannello di controllo dello SpA, un bottone di controllo può controllare l'una temperatura di ogni zona.

Il cliente può regolarlo in tutta la temperatura.

4 velocità regolabili.

Ha fornito del pannello di controllo dello SpA, clienti può essere la velocità a catena regolata del bordo.

5 fornito del sistema di trattamento dei rifiuti

BPH: bottiglie all'ora
