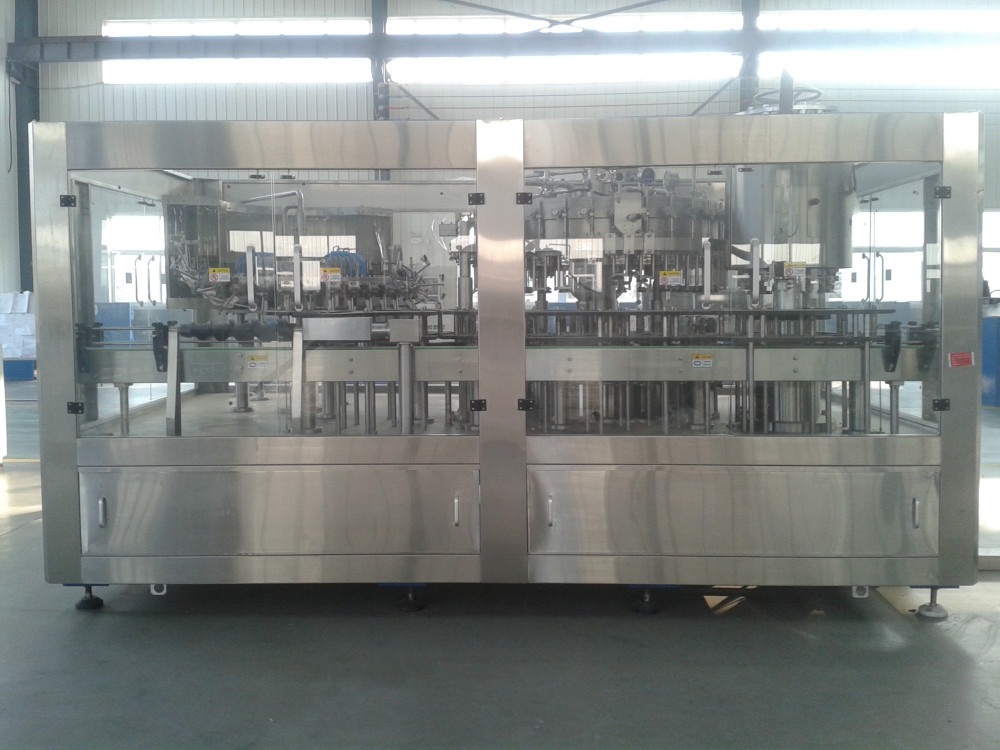

Linea di produzione della fabbrica di birra di proposta tappatrice di riempimento di bottiglia di lavaggio automatico dell'acqua

Linea di produzione della fabbrica di birra di proposta tappatrice di riempimento di bottiglia di lavaggio automatico dell'acqua


Parte due. Introduzione delle attrezzature
Lavaggio di GD-CGFB16/16/6Bottle, materiale da otturazione, macchina di coperchiamento dell'unità 3-1

Uno. Introduzione di prodotto
GD-CGFB16/16/6 il tipo l'unità di coperchiamento di riempimento 3-1 di lavaggio della bottiglia di birra a macchina è un lavaggio che riempie ricoprendo 3 in 1 lavora progettato combinato con la situazione reale nel nostro paese dopo l'introduzione e l'assorbimento. Adotta l'imbottigliamento e la tecnica di coperchiamento di tecnologia della Germania. È stato usato specialmente per riempire la birra.
Adotta il principio di riempimento isobarico e la valvola di rifornimento adotta la valvola meccanica di alta precisione. Presenta i vantaggi della velocità di riempimento veloce, alta precisione nel livello liquido. Adotti il sistema di controllo automatico di Siemens, realizzando la trinità delle macchine e controlli il lavaggio, il riempimento ed il processo di coperchiamento e rend contoere che cominci soltanto al riempimento quando c'è una bottiglia, altrimenti non fermerà riempire e bottiglie rotte. Il processo di riempimento è più pulito e puro dovuto è due volte vacuumization delle bottiglie e più stabile a causa dell'operazione di riempimento isobarica. Facendo uso del pulsometro e della CO2 che preparano la pressione realizzare un secondo vuoto, non assicuri aria e batteri nella bottiglia, garantisca il tempo di riempimento di qualità della garanzia e di qualità. I ganci di riempimento del cilindro utilizzano la scatola ingranaggi che va su e giù soddisfare le bottiglie di altezza differente. I commutatori di galleggiante nel cilindro di riempimento assicurano un'entrata liquida liscia. Di conseguenza, questa macchina è la migliore scelta ideale per le fabbriche della bevanda o della birra.
Due. Caratteristica di tecnologia

• Adotta la valvola meccanica di alta precisione, presenta i vantaggi della velocità di riempimento veloce, alta precisione nel livello liquido.
• Cilindro di riempimento sigillato fatto di acciaio inossidabile 304 e di adeguamento automatico del livello liquido per realizzare materiale da otturazione isobarico.
• Ha funzione di pulizia di CIP, controllo dello schermo commovente, la macchina di tutto è protetto dalla porta inossidabile.
• Adotti il vacuumization e la CO2 che preparano il principale di pressione, quindi prepari la pressione per una seconda volta assicurarsi la qualità di riempimento.
• L'altezza della tappatrice di riempimento di lavaggio è regolabile riempire i generi differenti di bottiglie di birra all'interno della portata di progettazione.

• La trasmissione principale adotta una combinazione della trasmissione di alta efficienza dente tipa dell'ingranaggio e della cinghia e di a basso rumore a forma di scatola e.
• La trasmissione principale adotta il regolamento stepless della velocità. La macchina adotta il controllo di computer industriale dello SpA di SIMENS.
• Quando ci sono bottiglie, riempiranno. Altrimenti, non non.
• Ci sono due generi di sistema di controllo, manuale ed automatico. Nel usando il sistema manuale, se non c'è la birra o cappuccio, la macchina può allarmare automaticamente. Nel usando il sistema automatico, può regolare automaticamente se fissate il requisito.

Tre. Principio di funzionamento
Ci sono sei parti principali di questa macchina:
1. sistema del trasportatore 6.Pipe della tavola 5.Bottle della macchina 4.Working del rinser 2.Filler 3.Capping della bottiglia/tubo liquido di trasporto
Processo di lavoro
La bottiglia inviata nella macchina dal nastro trasportatore diviso nell'intervallo fisso nella macchina dalla ruota dentata a stella, clip della bottiglia volume d'affari la bottiglia e lavaggio di rivestimento, quindi invierà nella ruota dentata a stella dell'imbottigliatrice. La bottiglia individuerà in valvola di rifornimento qui sotto tramite il movimento dell'ascensione del dispositivo. Nel corso di rotatorio, le bottiglie saranno passate a procedura due del vuoto e della preparazione di CO2 e poi sono nel lavoro del materiale da otturazione.
Dopo il riempimento, caduta del fondo della bottiglia fuori, la destra che guida verso l'alto, bottiglia è stata inviata per trasmettere la ruota dentata a stella e poi è stata inviata nella ruota dentata a stella della tappatrice ed è stata messa sotto il modellatore del tuffatore della ghiandola. I tappi corona sono messi nel saltatore nella cima della macchina. La copertura di corona passa il saltatore nello stoccaggio in un miscelatore ed allora inviato alla testa del tuffatore della ghiandola e poi moulder premerà sotto automaticamente per finire il lavoro di coperchiamento. Dopo il coperchiamento, la ruota della bottiglia-fuori trasferirà la ghiandola - bottiglie finite al nastro trasportatore della bottiglia. Tutto il lavoro è finito.


Bottiglia che risciacqua parte: 16 ugelli
Questa parte si compone del dispositivo di sollevamento, del dispositivo di trasmissione principale, del telaio fisso, del dispositivo del morsetto, del distributore commerciale e delle camme aperte del morsetto e sopra le camme ecc. di giro.
Il dispositivo di sollevamento è utilizzato per regolare l'altezza delle tavole rotanti e dei morsetti della macchina per adattarsi all'altezza della bottiglia. Il suo potere viene dalla leva di sollevamento. La leva gira la rotazione della vite dell'azionamento per realizzare l'ascensore delle tavole rotanti.
Quando il morsetto gira alla ruota dentata a stella con la tavola girante, imbottigli nel mezzo del morsetto, fine aperta della camma del morsetto l'artiglio della clip e tagli l'impasse con il morsetto girante. Quando le tavole rotanti per girare, pezzi del morsetto gireranno con la camma eccessiva di giro, le camme della guida gira intorno sopra la camma di giro e lanciano l'impasse a 180 gradi finché la bocca della bottiglia è superiore verso il basso e direttamente affronta l'ugello spruzzatore, quindi l'acqua pulita nell'ugello spruzzatore spruzza e lava l'interno della bottiglia, vuota, gira 180 gradi verso il basso e poi esce dalla ruota dentata a stella.


Ruota dentata a stella di spruzzatura della valvola della pinza di presa

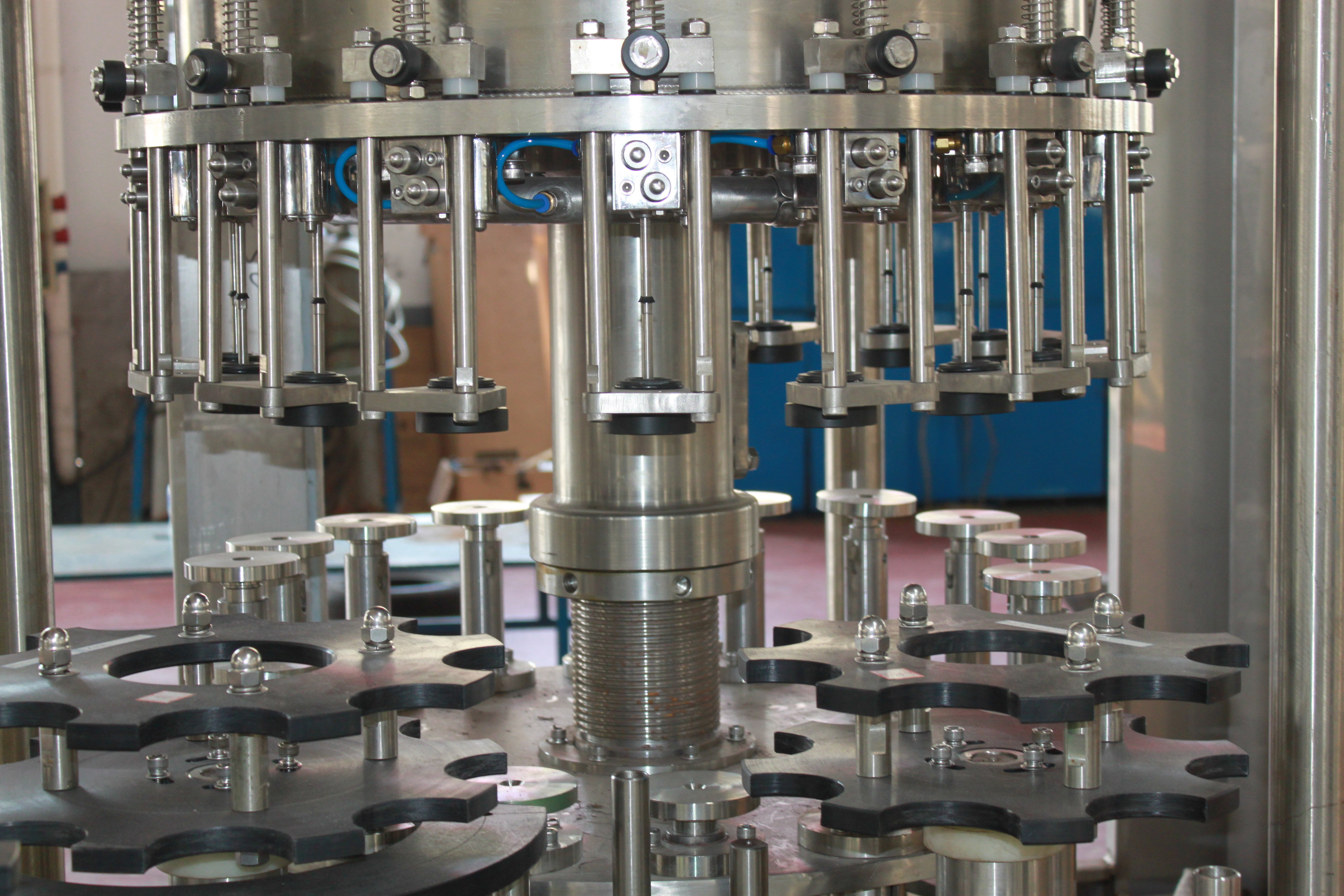

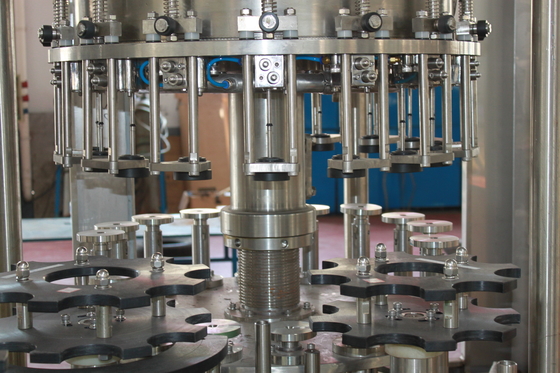

Parte di riempimento: 16 ugelli
La parte di riempimento si compone del tubo liquido principale, della base girante del cuscinetto a rulli cilindrici, del ciclo di riempimento del fulcro del cilindro, del carro armato della birra, della valvola di rifornimento, del tubo del cilindro del materiale da otturazione, del dispositivo del ciclo di controllo, del dispositivo ascendente, del distributore commerciale, dell'altezza che regolano il controllo, del braccio di stimolazione della bolla, del sistema di vuoto, ecc.
a. Il primo Vacuumize
Apra il gambo di tubo a vuoto, in bottiglia e nei canali di vuoto che formano una strada. L'aria nella bottiglia sarà scaricata dalla bottiglia attraverso questo canale, nella bottiglia formerà un vuoto. Dopo la portata il tempo fisso, tubo a vuoto chiuso, poi sarà finita.
b. Iniezione di CO2
Apra la valvola di rifornimento, una via è formata fra la bottiglia ed il canale del gas. La CO2 che riempie nella bottiglia attraverso questo canale fino a pressione di CO2 negli uguali del carro armato del vino alla pressione del carro armato della birra.
c. Secondo vacuumizing
Dopo l'iniezione di CO2 nelle bottiglie, poca aria sarà concentrata sulla cima del collo della bottiglia. Dal secondo vacuumizing, questa parte di aria di riposo sarà rimossa e generare uno stato di leggero-vuoto, che è migliore per il lavoro del materiale da otturazione.
d. Materiale da otturazione della birra
Apra la valvola liquida e formano la via fra la bottiglia ed il carro armato della birra, il materiale inserirà nella bottiglia da questo canale, allo stesso tempo, la CO2 nel ritorno della bottiglia di nuovo al carro armato della birra alla stessa velocità tramite il tubo aero--indietro. CO2 appiattita nel materiale della guarnizione della bottiglia da continuare a funzionare fino al materiale in bottiglia che aumenta sopra il tubo aero--indietro ed a formare l'equilibrio di pressione
e. Valvola vicina
Dopo che il supporto di materiale da otturazione di rivestimento della bottiglia per molto tempo, fine le valvole del liquore e valvole di rifornimento dell'aria, ha tagliato il canale fra il carro armato del vino e la bottiglia.
f. Scarico dell'aria
Apra le valvole di scarico e formi una via fra la bottiglia e l'aria. La pressione in bottiglia libererà attraverso questo canale e non finisce il rilascio fino alla bottiglia a parte dalle parti di riempimento.
g. Liquido restante del colpo
Quando le parti di riempimento individua fra la bottiglia-fuori e imbottigliano la ruota dentata a stella, apra le valvole di rifornimento di CO2 e chiudala dopo la portata il tempo fisso. In modo che la CO2 in bottiglia soffi il liquido restante.

Il dispositivo della valvola di rifornimento dell'elettrovalvola a solenoide della valvola di apertura
(FESTO)
Parte di coperchiamento: 6 teste
La tappatrice si compone del supporto del cappuccio, ricoprendo la parte superiore slideway e di coperchiamento, parte inferiore di coperchiamento, elevando la parte ed anti-circondando la colonna.
Su e giù il movimento dell'ugello di coperchiamento è determinato dalla camma di coperchiamento, che è fissa. I tappi corona stanno inviando al cappuccio slideway da un miscelatore nel contenitore del cappuccio ed allora fatto scorrere alla muffa di coperchiamento dell'ugello di coperchiamento. L'ugello di coperchiamento è guidato tramite potere ed il movimento nel cerchio. L'ugello di coperchiamento muoverebbe il upword e verso il basso una volta in ogni cerchio del coperchiamento. La camma, messa a punto nella parte fissa superiore della tappatrice, comandi il movimento ascendente e discendente dell'ugello di coperchiamento.
Dopo che la bottiglia è trasmessa dalla macchina di rifornimento, gli ugelli di coperchiamento sono stati alimentati con un tappo di bottiglia. Il coperchiamento dota gli scendere d'un polverizzatore la bottiglia nell'ambito della piattaforma di coperchiamento determinata dal binario di guida della camma, poi il tappo di bottiglia con l'aiuto dell'anello attenuante.

Ricopre la valvola di coperchiamento del sistema di controllo

Ricopre il tubo dei cappucci del unscrambler

Cinque. Dati di tecnologia
teste di lavaggio: 16
teste di riempimento: 16
teste di coperchiamento: 6

capacità: 1000-2000BPH (realizzi un secondo vuoto)
tipo della bottiglia: altezza: 150~ 300mm
impasse: ① 85mm del ① 50~
consumo dell'aria: 0. 2m3/min (0. 4~0.6Mpa)
Consumo di CO2: 160g/l00L
consumo di acqua: pulsometro 0. 20m3/h
lavare 0. 8m3/h
Volume: 3.43KW
motore principale 1.8KW
motore 0 .18KW del saltatore
motore del pulsometro 0,75 chilowatt
motore 0.35KW della pompa di lavaggio
motore di ribollimento 0.35KW
Dimensioni: 2000×1830×2200 (L×W×H)
N.W.: 2800Kg
